產品概述

　　CCX系列母線槽是鋁鎂合金外殼密集型母線槽，產品符合GB7251和IEC60439標準，主要用于滿足客戶的各類輸配電需求。該母槽

　　結構簡單、新穎，使用方便，運行安全、可靠。該系列母線槽包括銅排和鋁排兩種配置，額定電流250A至6300A，插接箱大容量1600A，IP54和IP66兩種防護等級保證了系統在不同環境條件下穩定、安全地運行。

CCX母線主要由以下部分組成

?高散熱性的拉制波紋型材

?全長可靠連通的高強鋁鎂合金

?雙頭力矩單螺栓連接器

?高導電率的銅或鋁導體
?插口裝置

?高防護（IP66）裝置

?帶操作手柄和機械連鎖的插接箱

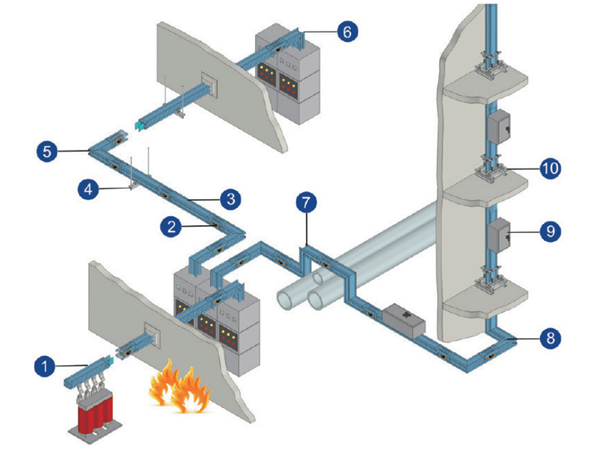

系統描述

1、與變壓器連接裝置

2、連接器

3、直通母線

4、吊架

5、水平彎通

6、垂直彎通

7、Z 型垂直彎通

8、異型彎通

9、插接箱

10、彈簧支架

生產設備   裝配線鉚接工藝

　　CCX母線采用自動鉚接組裝，有效保證了加工質量的穩定性和一致性，同時使其整體強度和電氣連續性得到大大提升。另外，其高效不間斷的生產能力，也有效保證了供貨周期。

產品特點

主體結構

1、全長密集（包括插口處）：
　? 阻抗低，線路損耗?。?/p>

　? 體積小，占用建筑物空間小；

　? 散熱能力強，溫升低，使用壽命長；

　?  傳導式散熱，載流角能力不受安裝方位影響；

　? 無中空結構，不會形成“煙囪效應”

2、接頭處和插口處均有防錯相功能：

　? 確保安裝時相序無誤；

3、整體自動化鉚接：

　? 效率高，供貨周期短；

　? 加工穩定，質量一致性好；

　? 外殼電氣連續性更好；

4、各種轉向單元：

　? 線路布置能適應各種現場環境。

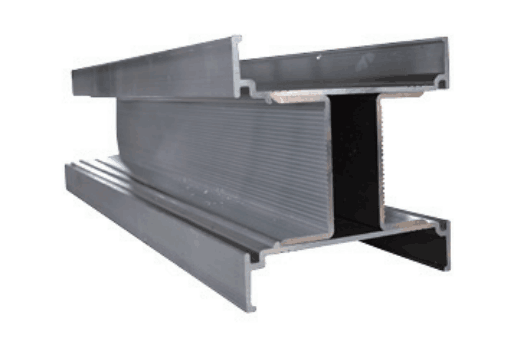

外殼一一鋁鎂合金

1、CCX母線采用一次擠壓成型的鋁鎂臺金型材作為外殼

2、具有較高的機械強度，較強的動穩定前能力

3、重量輕，方便安裝

4、散熱快，是鋼制外売導熱能力的三倍

5、弱磁材料，有效免渦流和磁滯損耗對母槽系造成的影向

6、耐扇蝕能力強，即使涂層被破壞，仍具較強的防能力。

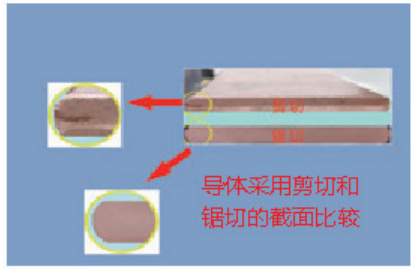

導體一一矩形同排或合金排

高速鋸切，切口光謂無毛刺，鋸切精度高，保證了截面的平整性，降低了母線接頭溫升。

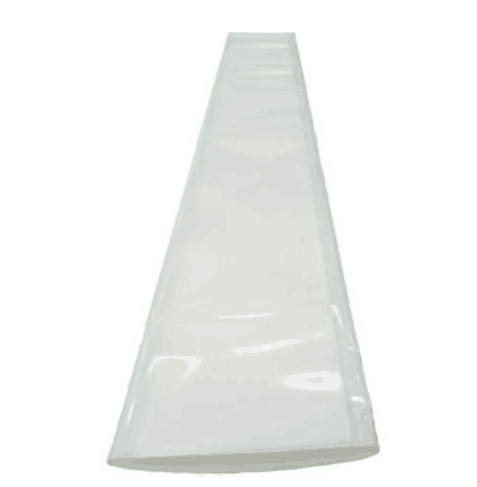

絕緣材料一一杜邦聚酯薄膜

　　導體采用杜邦聚聚脂薄膜進行整體包覆，每相雙層包裹，相與相之間多達六層，保證絕緣的可靠性。絕緣等級B級，耐熱130℃，單層耐壓10000V以上，無任何毒性，高溫下也不產生任何鹵化物。

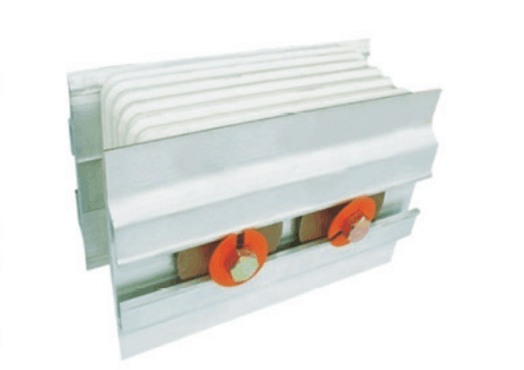

連接器快速穩定

1、采用雙頭力矩記憶螺栓，使得安裝快速且穩定，只需19mm普通扳手即可完成安裝并且能可靠達到預定力矩；

2、采用特制蝶形彈簀，保正壓力均衡持久；

3、連接器內部導體截面是母線本體母排截面的1.2倍以上，同時接觸面為雙面搭接，有效降低了接觸電阻。
